应用成果

DOI: 10.1002/anie.2299436

全文速览

氧还原反应（ORR）涉及多步质子-电子转移，动力学瓶颈制约燃料电池与金属-空气电池发展。北京化工大学孙晓明、李加展团队通过“选择性刻蚀+共限域吸附”结合焦耳热处理，精准构建了Ru‑Co双原子位点与Ru亚纳米颗粒（~1.1 nm）共存的复合催化剂CoRu/RuNPs。该催化剂在碱性介质中半波电位达0.91 V，塔菲尔斜率低至59 mV/dec，锌空电池峰值功率密度369 mW/cm²，循环稳定性超1350小时。结合动力学同位素效应、原位红外光谱及理论计算，研究揭示Ru亚纳米颗粒不仅调节电子结构，更通过重构界面水氢键网络、促进水解离并作为“质子源”，为相邻Ru‑Co双位点上的含氧中间体提供质子，显著降低各质子化步骤能垒。该工作突破了双原子催化剂仅依赖电子结构调控的局限，提出了“界面水活化辅助质子转移”新机制，为多步质子耦合电催化反应设计提供了新思路。

背景介绍

氧还原反应是燃料电池与锌空电池等能量转换装置的核心阴极反应。其涉及四个连续的质子-电子转移步骤，中间体（*OOH、*O、*OH）吸附能之间存在固有的标度关系，导致反应动力学缓慢。单原子催化剂（SACs）虽能实现高原子利用率，但单一活性位点难以同时优化多步反应。双原子催化剂（DACs）通过相邻金属位点的电子耦合，可一定程度打破标度关系，但其催化路径仍以端式吸附为主，质子化动力学尚未得到有效调控。

另一方面，在碱性环境中，质子来源主要依赖界面水的解离。如何激活界面水、加速质子向含氧中间体的传递，成为提升ORR动力学的前沿课题。钌（Ru）基材料因其优异的水解离能力而备受关注，但传统Ru纳米颗粒在ORR中往往倾向于两电子路径，如何将其与高选择性双原子位点协同、同时发挥其水解离优势，是精准催化设计中的关键挑战。

本文亮点

（1）精准合成：选择性刻蚀+焦耳热处理

利用选择性刻蚀构筑空位，结合焦耳热处理，精准实现Ru‑Co双原子位点与~1.1 nm Ru亚纳米颗粒共存。

（2）突破电子结构范式：界面水重构

Ru亚纳米颗粒重构界面水氢键网络，促进水解离并作为“质子源”，显著加速质子传递动力学。

（3）优异ORR性能与锌空电池表现

半波电位0.91 V，塔菲尔斜率59 mV/dec，锌空电池功率密度369 mW/cm²，循环稳定性超1350小时。

（4）理论计算揭示协同机制

双原子位点优化热力学路径，Ru亚纳米颗粒将决速步（*OH→H₂O）动力学能垒由0.65 eV降至0.16 eV。

图文解读

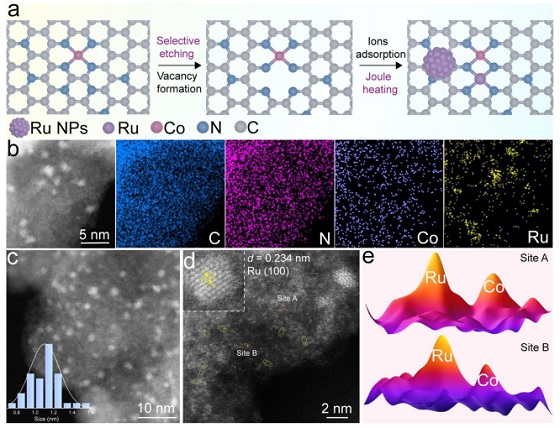

图1：催化剂合成与结构表征

(a)通过选择性蚀刻和共限制策略合成CoRu/Ru_NPs催化剂的示意图；(b)CoRu/Ru_NPs催化剂的元素分布图；(c)CoRu/Ru_NPs催化剂的HAADF-STEM图（插图：直方图显示Ru的相应纳米颗粒尺寸分布，其中1.1 nm）；(d)CoRu/Ru_NPs催化剂的HAADF-STEM图；(e)来自(d)图中位点A和位点B的强度分布。

首先通过选择性刻蚀策略，在富氮Co单原子催化剂上引入空位，随后利用共限域吸附结合焦耳热处理，成功构建了Ru‑Co双原子位点与Ru亚纳米颗粒共存的复合结构。高角环形暗场扫描透射电子显微镜图像清晰显示，Ru亚纳米颗粒尺寸集中在1.1 nm，并呈现出0.234 nm的晶格条纹，对应六方Ru的（100）晶面，证实其高结晶性。更为关键的是，原子分辨图像中可观察到大量Ru‑Co双原子对，间距约0.25 nm，且双原子对占比高达74%，为后续协同机制研究提供了理想模型。

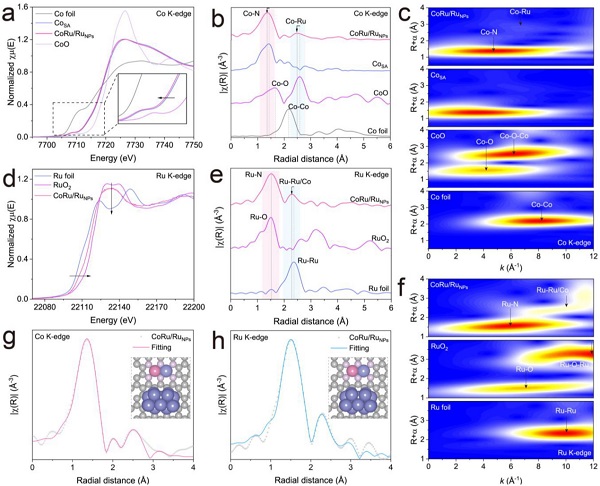

图2：局部配位环境与电子结构分析

(a) and (b) Normalized Co K-edge XANES (a) and EXAFS (b) spectra for CoRu/Ru_NPs, Co_SA, CoO, and Co foil. (c) Wavelet transform for the k²-weighted Co K-edge EXAFS signal of CoRu/Ru_NPs and the corresponding references. (d) and (e) Normalized Ru K-edge XANES (d) and EXAFS (e) spectra for CoRu/Ru_NPs along with the RuO₂ and Ru foil. (f) Wavelet transform for the k²-weighted Ru K-edge EXAFS signal of CoRu/Ru_NPs and the corresponding references. (g) and (h) Fitting results of the EXAFS spectra of CoRu/Ru_NPs at the R-space of Co K-edge (g) and Ru K-edge (h), the inset shows the model of CoRu/Ru_NPs for EXAFS fitting.

(a,b) CoRu/Ru_NPs，Co_SA，CoO和Co箔的归一化Co K-edge XANES (a)和EXAFS (b)光谱；(c) CoRu/Ru_NPs，Co_SA，CoO和Co箔的k²加权Co K-edge EXAFS信号的小波变换；(d,e) CoRu/Ru_NPs，RuO₂和Ru箔的归一化Ru K-edge XANES (d)和EXAFS (e)光谱；(g,h) CoRu/Ru_NPs的EXAFS光谱在Co K-edge (g)和Ru K-edge (h)的R空间的拟合结果，插图示出了用于EXAFS拟合的CoRu/Ru_NPs的模型。

X射线吸收光谱进一步揭示了催化剂的局域结构。Co K边XANES显示，Ru的引入降低了Co的氧化态；EXAFS谱中除Co–N配位峰外，还出现了一个可归属为Co–Ru散射的新峰。结合小波变换分析和定量拟合，确定Co–N配位数为3.9、Co–Ru配位数为0.9，Ru–N配位数为4.1、Ru–Co配位数为1.2，从而明确了Ru–Co–N₆C的配位构型。

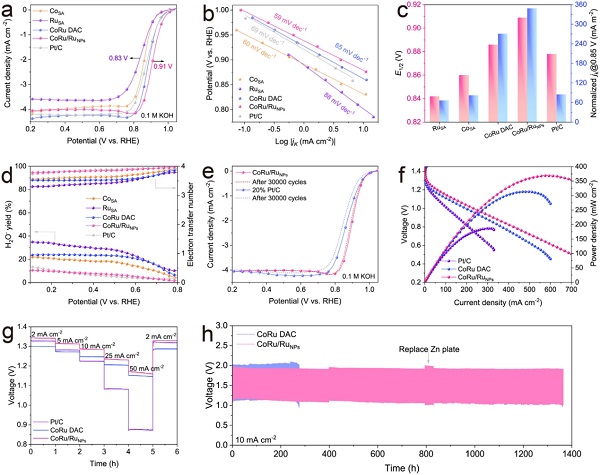

图3：电催化ORR性能评估

(a) CoRu/Ru_NPs和对比样品在氧饱和的0.1 M KOH中的SCV曲线；(b) CoRu/Ru_NPs对比样品的塔菲尔图；(c) CoRu/Ru_NPs和对比样品的E_1/2和归一化j_k@0.85 V；(d) CoRu/Ru_NPs和对比样品的过氧化物百分比和电子转移数（n）；(e) CoRu/Ru_NPs和对比样品的稳定性；(f) CoRu/Ru_NPs和对比样品在锌空电池中的极化曲线；(g)不同电流密度下的恒电流放电曲线；(h) 10 mA/cm²下液态ZAB的充放电循环。

在碱性介质中，该催化剂展现出优异的氧还原性能：半波电位高达0.91 V，塔菲尔斜率低至59 mV/dec，动力学电流密度显著优于对比样品。旋转环盘电极测试证实其遵循高效的四电子路径，过氧化氢产率极低。加速老化测试显示，30000圈循环后半波电位仅负移4 mV，展现出优异的稳定性。在锌空电池应用中，峰值功率密度达369 mW/cm² ，倍率性能出色，循环稳定性更是超过1350小时，远超CoRu双原子催化剂和商业Pt/C。

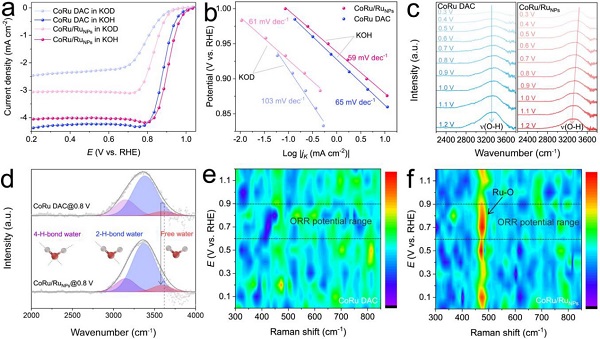

图4：界面水重构与质子传递机制

(a,b)在0.1 M KOH和0.1 M KOD中测量的CoRu/Ru_NPs和CoRu DAC的SCV曲线(a)和塔菲尔斜率(b)；(c) CoRu DAC和CoRu/Ru_NPs的原位电化学ATR-SEIRAS；(d)三种O–H伸缩振动模式的高斯拟合以紫色、蓝色和红色显示；(e,f) CoRu DAC (e)和CoRu/Ru_NPs (f)的原位表面增强拉曼光谱。

动力学同位素效应实验成为揭示机制的关键突破口。CoRu/Ru_NPs在氘代电解液中塔菲尔斜率几乎不变，而CoRu双原子催化剂则显著增大，证明Ru亚纳米颗粒大幅加速了质子传递。原位衰减全反射表面增强红外光谱进一步揭示，Ru亚纳米颗粒使界面水的O–H伸缩振动峰随电位变化而移动，而双原子催化剂则几乎无响应。通过高斯拟合将O–H峰解卷积为三种氢键组分，发现Ru亚纳米颗粒显著增加了弱氢键自由水的比例——这类水分子更易解离，可作为高效质子源，为邻近双原子位点持续供氢。原位拉曼光谱在CoRu/Ru_NPs上检测到Ru−O振动峰（~480 cm⁻¹），直接证实了Ru亚纳米颗粒对界面水的吸附与解离作用。

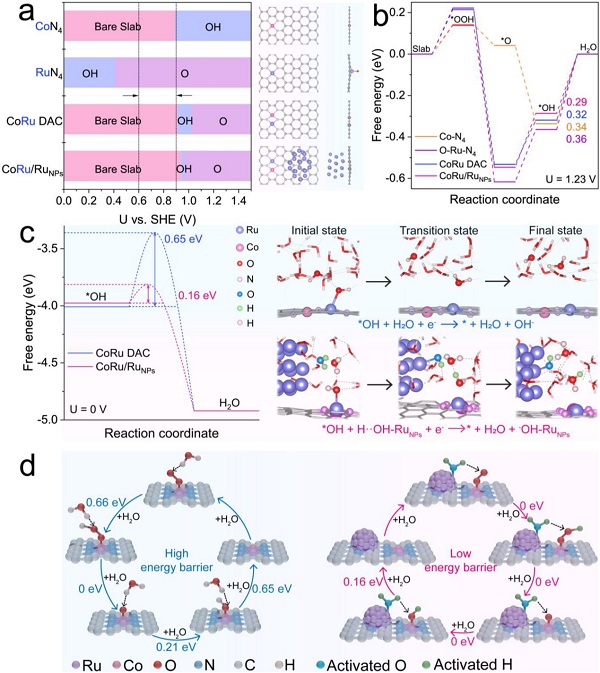

图5：理论计算揭示协同催化机制

(a) 0 V_SHE至1.5V_SHE的不同电位下各种催化剂表面上的覆盖度，在顶视图和正视图中的相应优化结构；(b)在U = 1.23 V_SHE下的碱性ORR的自由能图；(c) 通过“slow-growth”方法计算的在U = 0 V_SHE下CoRu/Ru_NPs和CoRu DAC上*OH到H₂O的总自由能分布，以及CoRu/Ru_NPs和CoRu DAC的相应初始态、过渡态和终态构型；(d) ORR的基元反应示意图（值为动力学能垒）。

密度泛函理论与从头算分子动力学模拟从热力学和动力学两个维度阐明了协同机制。在热力学上，Ru‑Co双原子位点结合了Ru的O₂活化能力与Co的弱OH吸附特性，优化了反应路径；在动力学上，Ru亚纳米颗粒将决速步（OH→H₂O）的动力学能垒从0.65 eV大幅降至0.16 eV。这一“水解离平台”与“催化活性中心”的空间协同，使各质子化步骤的活化能均显著降低，最终实现了氧还原反应的高效催化。

总结与展望

本研究通过“选择性刻蚀+共限域吸附+焦耳加热”的精准合成策略，成功构筑了Ru‑Co双原子位点与Ru亚纳米颗粒共存的复合催化剂，突破了传统双原子催化剂仅依赖电子结构调控的局限。首次揭示Ru亚纳米颗粒通过重构界面水氢键网络、促进水解离并作为“质子源”，为邻近双原子位点上的含氧中间体提供质子，从而大幅加速ORR动力学。该工作提出的“界面水活化辅助质子转移”机制，为设计面向多步质子耦合反应（如ORR、析氢、CO₂还原等）的高效电催化剂提供了全新思路。未来，该策略有望拓展至其他金属组合与反应体系，推动质子传递敏感型电催化过程的理性设计与应用发展。
